PostNapisane: sobota, 21 czerwca 2014, 11:05
Offline
jestem tu nowy

Dołączył(a): poniedziałek, 2 czerwca 2014, 14:27
Posty: 4
Poszukuje informacji na temat turbiny francisa, średnica 1000, średnica wirnika 650, wysokość i odległość między kierownicami 16cm, ilość kierownic 16. Turbina pracowała na spadzie 3,5 do 3,8; przeplyw rzeki ok 0,7m3


Góra
 Zobacz profil

PostNapisane: poniedziałek, 23 czerwca 2014, 22:22
Offline
jestem tu nowy

Dołączył(a): poniedziałek, 2 czerwca 2014, 14:27
Posty: 4

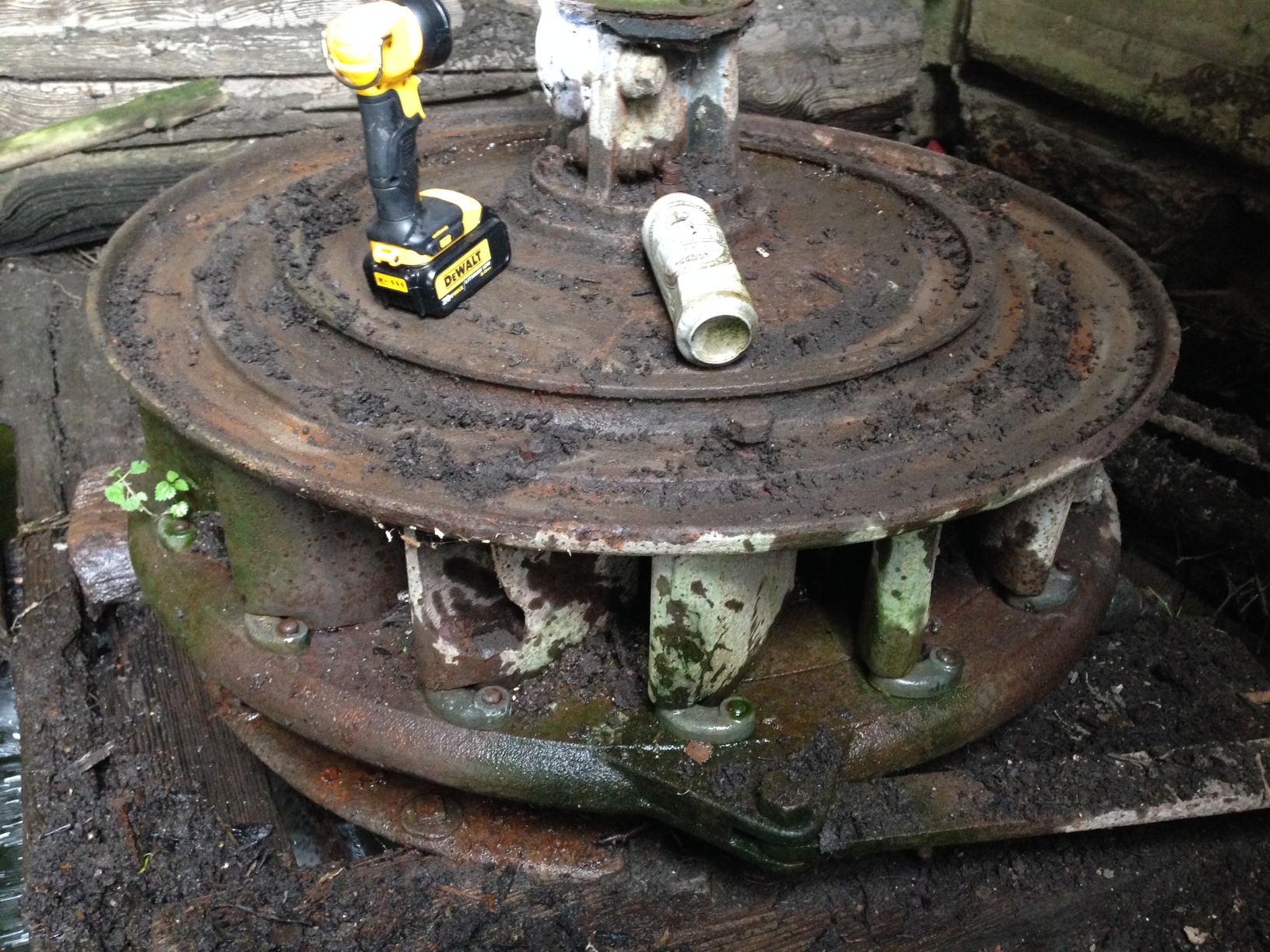

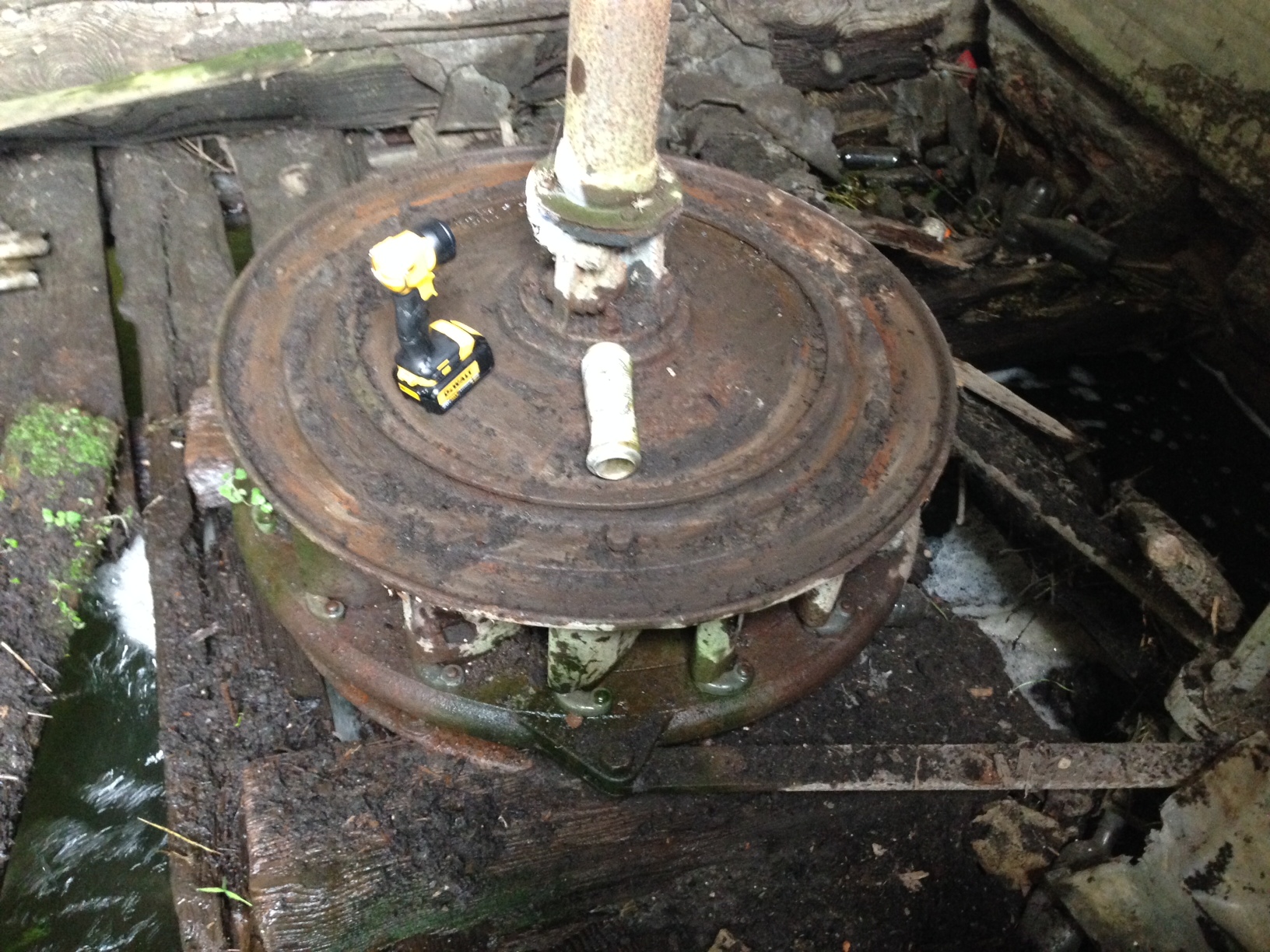

Nie mogłem już edytować, dodaje zdjęcia w kolejnym poście. Oczywiście turbina kwalifikuje się do remontu, pęknięcia powstały najprawdopodobniej przez zamarzającą wodę. Z tego co się dowiedziałem to turbina była zamontowana jako nowa ale kupiona z innego młyna umiejscowionego w górze rzeki. Przed jej zamontowaniem pracował inny francis o średnicy wirnika 800 ale został wymieniony na tego 650, było za mało wody. Szukam informacji na temat jej mocy i ilości wody jakiej potrzebuje do pracy, moc tego obecnego była szacowana na około 30 kW ale chyba trochę na wyrost. Czy istnieje możliwość obliczenia jej mocy, a może ktoś z użytkowników ma podobną?


Załączniki:
zdjecie.JPG [ 777.77 KiB | Przeglądane 2702 razy ]
zdjecie 2.JPG
zdjecie 2.JPG [ 864.58 KiB | Przeglądane 2702 razy ]
Góra
 Zobacz profil

PostNapisane: niedziela, 29 czerwca 2014, 22:55
Offline
młody elektrowniarz
młody elektrowniarz

Dołączył(a): środa, 4 lutego 2004, 01:00
Posty: 94
Witam
Szkoda,że nie ma zdjęcia wirnika albo szkicu kształtu to dużo by mówiło...
Według mnie i katalogu to tak:
650mm --> P=17 kW, Q=0.615 m/sek , n=165 obr/min

Pozdrawiam


Góra
 Zobacz profil

PostNapisane: piątek, 4 lipca 2014, 08:14
Offline
jestem tu nowy

Dołączył(a): środa, 2 lipca 2014, 21:45
Posty: 1
bez zdjęcia wirnika ciężko ocenić

_________________
reklama w Internecie


Góra
 Zobacz profil

PostNapisane: piątek, 4 lipca 2014, 11:21
Offline
jestem tu nowy

Dołączył(a): poniedziałek, 2 czerwca 2014, 14:27
Posty: 4
Będę ją próbował wyjąć i wtedy wstawię zdjecia i podam dokładne wymiary.


Góra
 Zobacz profil

PostNapisane: wtorek, 16 września 2014, 19:26
Offline
jestem tu nowy

Dołączył(a): poniedziałek, 2 czerwca 2014, 14:27
Posty: 4

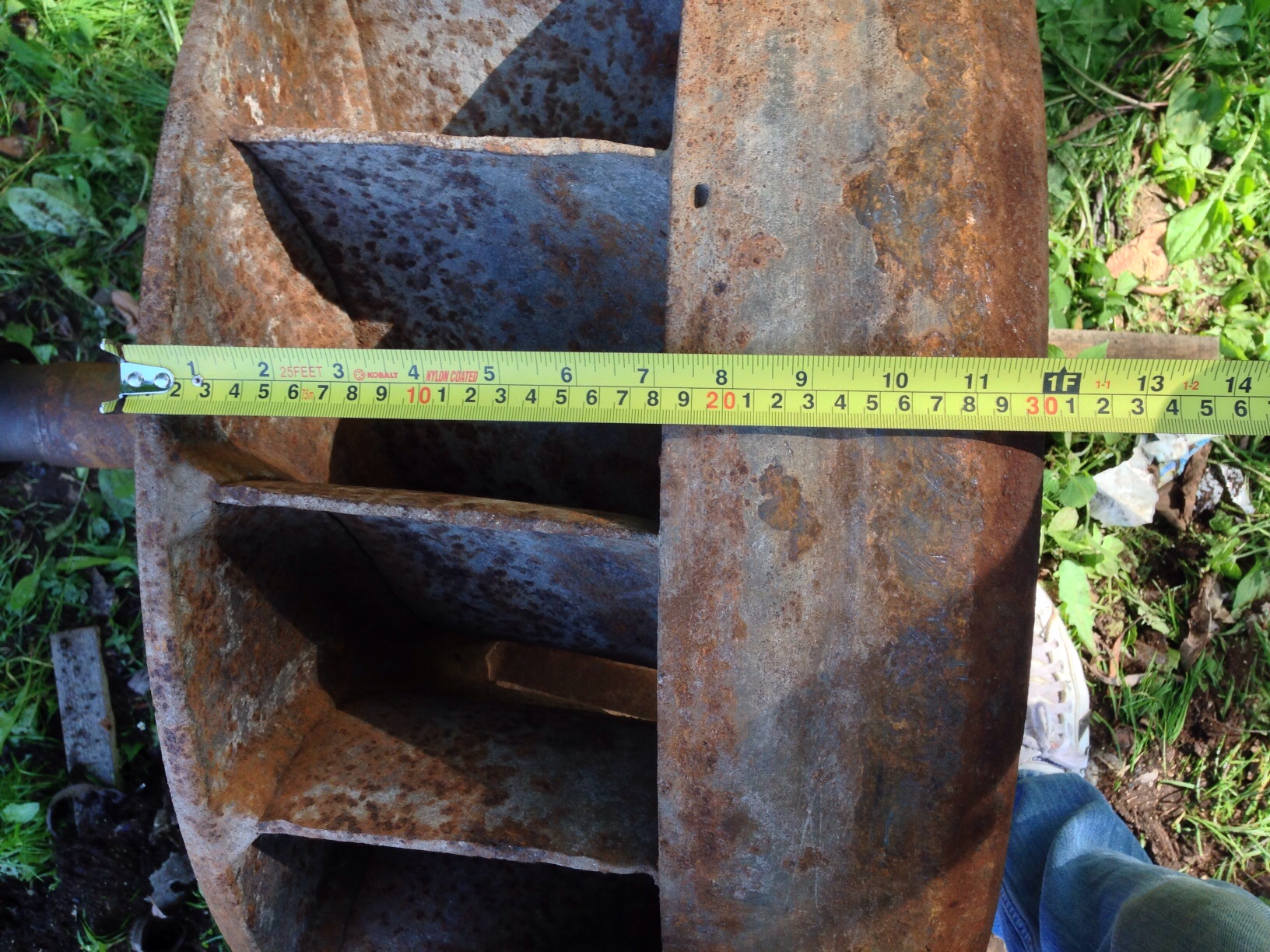

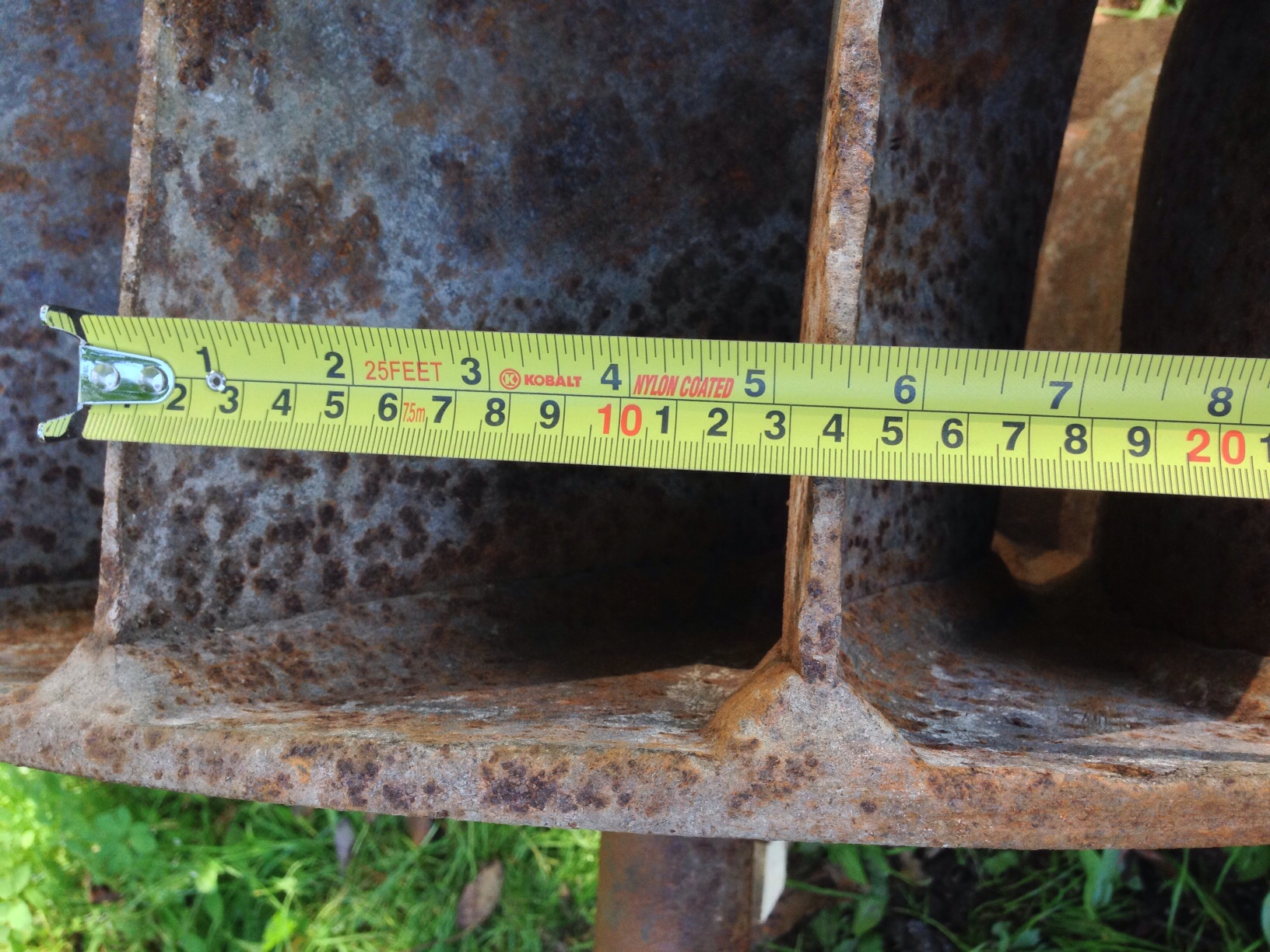

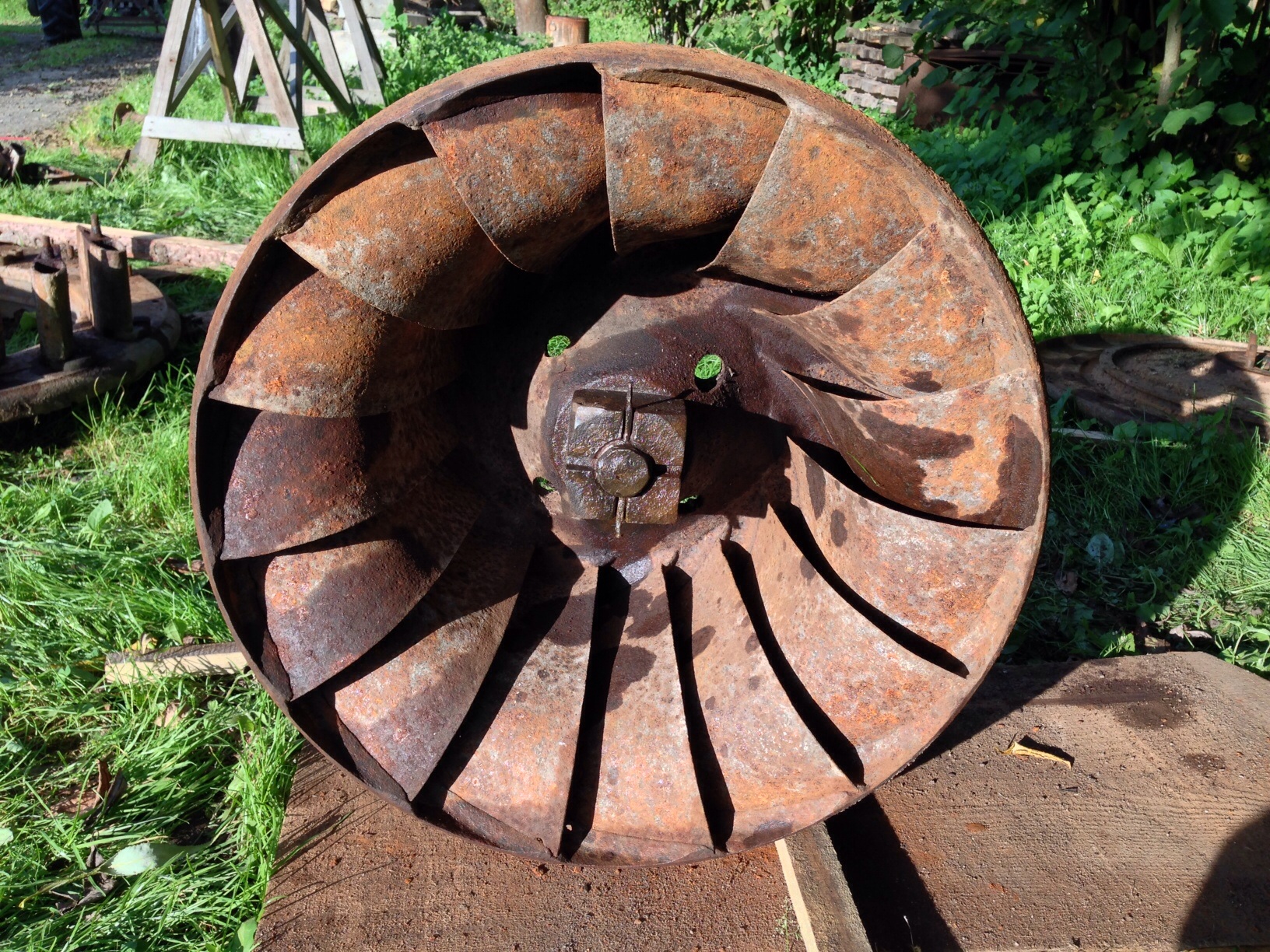

Turbina jest już wyjęta, zajęło mi to trochę więcej czasu niż przewidywałem ale cel osiągnięty. Ogólnie nie wyglada to źle ale prawie wszystkie kierownice są popękane. Średnica wirnika to 650mm, wysokość 300mm. Turbina jest kompletna, rura ssąca o długości 950mm. Czy te dane wystarczą do określenia jej parametrów?


Załączniki:
image.jpg [ 659.61 KiB | Przeglądane 2574 razy ]
image.jpg [ 787.04 KiB | Przeglądane 2574 razy ]
image.jpg [ 1017.63 KiB | Przeglądane 2574 razy ]
